cakj-xhb-4xs信号报警装置,是专为发电厂、变电站信号系统设计的一种集中管理的微机信号报警系统。
产品详情
型号:cakj-xhb-4xs

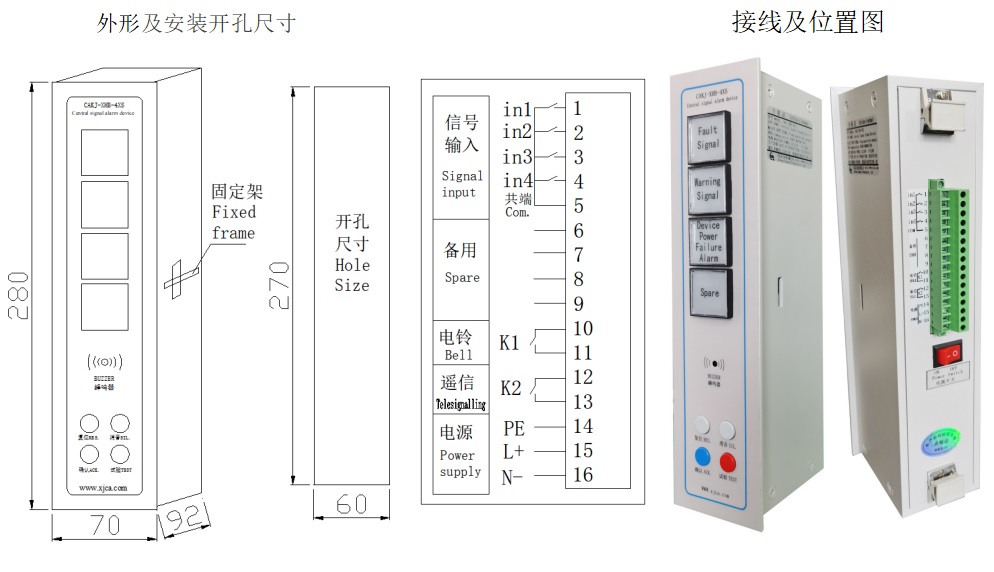

尺寸:70x280x92(竖)
参数:4路信号报警
规范:220v

cakj-xhb-4xs信号报警装置,是专为发电厂、变电站信号系统设计的一种集中管理的微机信号报警系统。具有抗干扰能力强、操作简便、安装使用方便、维护量小等特点。该产品广泛应用于电力、石油、化工、冶金及煤炭等行业,使电力及工业自动化监测、信号报警的高智能型产品。

二.功能特点
1,报警回路:4路无源干接点信号。
2,具备试验(试灯)、确认(接受)、消音及复归功能。并自带功能按钮。
3,具备手动和自动确认功能,自动确认时间30s。
4,报警光字牌:报警时颜色红色,不报警时为白色。
5,输入信号类型可选择:开关型接点、开关型保持接点。(注)
6,输入信号常开常闭可选择:对于每一个信号,可选择常开变常闭报警(默认),
   可选择常闭变常开报警。
7,装置自带蜂鸣器:报警时发声“嘀、嘀...”,不报警时无声。
8,装置带1路报警输出接点,可启动电笛电铃,加强声音报警效果。
9,装置带1路遥信输出接点,连接其他设备或作为事故停钟信号。
10,装置可选数字通讯输出,rs485串行通讯接口,modbus通讯协议(可选项)。
注:开关型接点:动合接点,当系统发生故障时接点闭合,装置报警,故障解除后接点断开,报警复位。
    开关型保持接点:动合接点,当系统发生故障时接点闭合,装置报警,故障解除后接点断开,报警信号保持,需要人工手动复位。
三.通用技术要求
1.工作电源:dc220v,dc110v,dc125v,ac220v,ac240v可选.
2.信号容量 :4回路。
3.输入信号方式:常开或常闭无源干接点或有源接点(订货时指明)。
4.光字牌:发光窗口尺寸32x22,颜色:红、绿可选。
5.报警输出:光字牌闪光、蜂鸣器或音响发声。
6.报警声音:蜂鸣器嘀声60db;扩大音响可选我公司cakj-dl电铃,cakj-dd电笛。
7.接点输出:2个继电器接点输出,分别对应报警音响接点、报警遥信接点。
8.接点容量:ac250v,3a纯阻性负载,dc220v,0.125a感性负载。
9.功能设置:同时按下“消音”和“复归”功能键3s以上,听到蜂鸣器嘀声,设置完成
10.功率消耗:整机不大于30w 。
11.通讯接口(可选项):标准rs485串行通讯接口,modbus通讯协议
12.绝缘电阻:输入-输出-电源-外壳之间不小于100mω
13.工频耐压:输入-输出-电源-外壳之间能承受2kv,1min,5ma,50/60hz的试验,无闪络、击穿现象。
14.抗干扰能力:能承受1mhz和100khz衰减震荡波的高频干扰试验,共模为2.5kv、差模1.0kv,产品不应出现误动或拒动现象。
15.环境条件:环境温度-10℃~60℃;环境湿度不大于90%
16.重量:1kg
