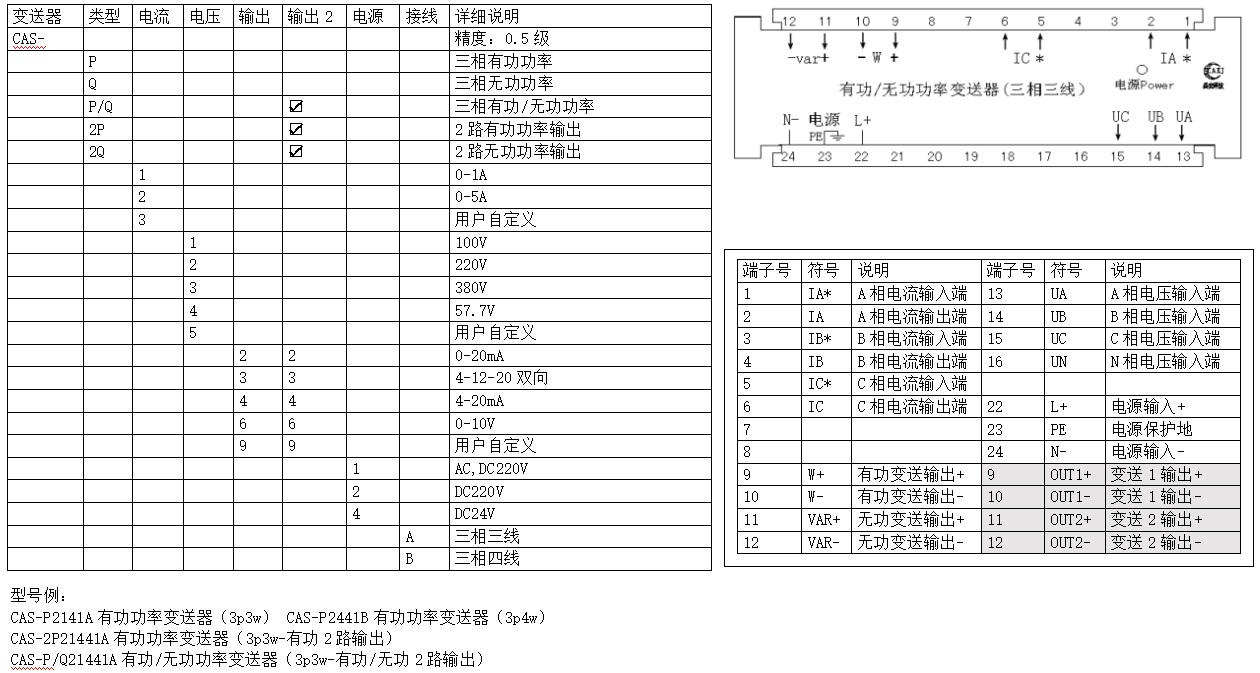

型号：cas-p2141a
尺寸：110x75x120
参数：有功功率变送器
规范：100v,5a
一，概述
cas系列功率变送器是将被测电流、电压信号，通过内部cpu计算出有功功率、无功功率、功率因数等参量，并分别转换成按线性比例输出直流电流、电压并隔离的设备，配以相应的指示仪表或装置是电力系统、远动装置、自动化控制系统等可选的模拟量采集模块。
二，技术参数
精度等级：0.5级；
工作电源：ac/dc220v（极限80～265v）
输入电流：ct  0-5a(0-1a)    用户自选
输入电压：pt  100v；220v/380v；用户自选
系统频率：50或60hz。
有功功率：p=1.732*i*u*cosφ(三相三线)；p=(ia*ua ib*ub ic*uc)* cosφ(三相四线)；
无功功率：q=1.732*i*u*sinφ(三相三线)；q=(ia*ua ib*ub ic*uc)* sinφ(三相四线)；
功率因数：cosφ=0.0l-1.0-0.0c,0l-1l,0.5c-1.0-0.5l
变送输出：电流0-20ma, 4-20ma, 4-12-20ma, 负载电阻≤500ω；
          电压0-10v, 负载电阻≥10kω
隔离耐压：电源-输入-输出，2kv-1min
使用环境：环境温度-20℃～55℃，相对湿度≤90%rh
执行标准：gb/t13850.1-92

--------------------------------------------------------------------------------------

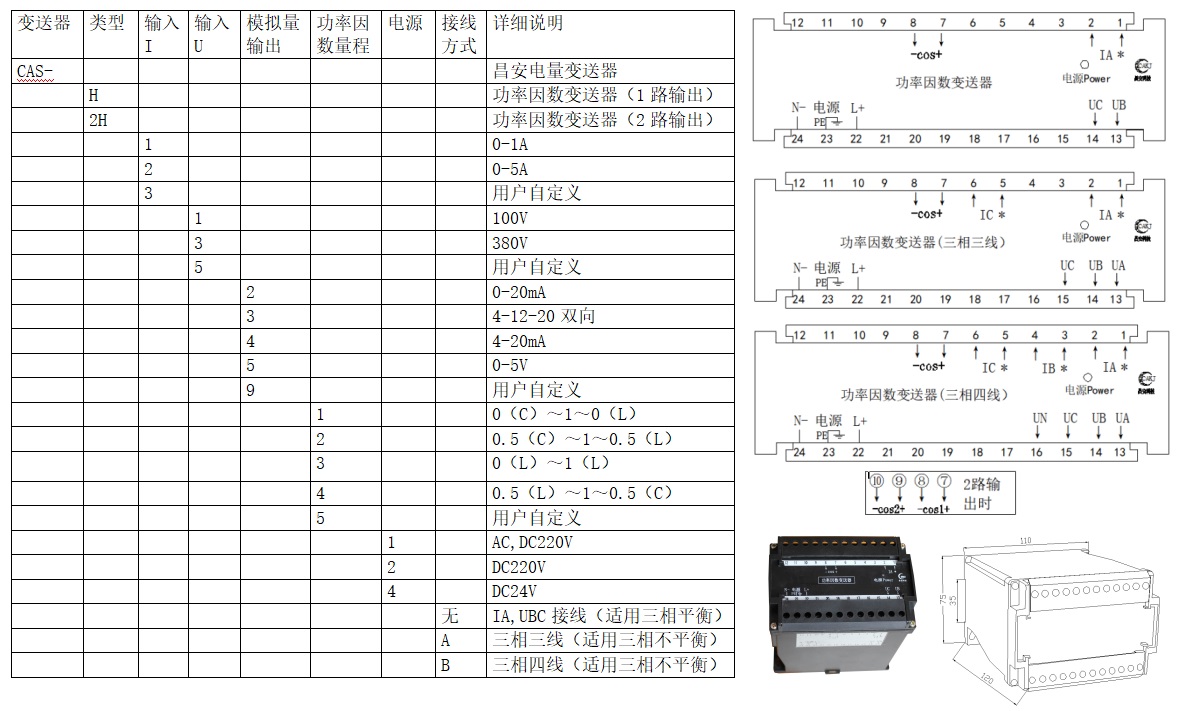

 功率因数变送器
