cakj-xxs-9616故障集中报警装置,采集电力系统保护输出的事故、预告等信号或断路器位置等开关接点信号,作用于集中声光报警。
产品详情
型号:cakj-xxs-9616
尺寸:96x96x80
参数:led显示16路集中报警器,简易
规范:dc220v/110v

cakj-xxs-9616故障集中报警装置,采集电力系统保护输出的事故、预告等信号或断路器位置等开关接点信号,作用于集中声光报警。具备16路开关量输入,16个led指示灯分别指示每一路信号报警状态,1路装置故障接点,2路外接音响启动接点。具备试验、消音、复位功能按钮并自带蜂鸣器实现声光报警。
二.技术参数
1.工作电源:ac,dc220v/110v自适应, dc24v 订货时指明
2.信号容量:16个输入通道
3.输入信号方式:常开无源干接点,接点电压12v(内部提供);
4.报警输出:
a.16个led指示灯分别指示各路信号状态(正常-灭,报警-闪光,消音-亮,正常后按复位键-灭)。
b.报警音响,装置自带蜂鸣器,当有报警信号接入时,led闪光,同时蜂鸣器鸣响(01-08路滴、滴...声,09-16路滴---声),报警输出接点动作,按消音按钮,蜂鸣器无声,报警输出接点返回。可采用我公司cakj-dl,dd电子式电铃电笛作为扩大音响输出。
c.2路报警继电器空接点输出(j1对应01-08路输入信号,j2对应09-16路输入信号),接电子电铃电笛,触电容量ac220v,3a
5.装置故障输出:1路装置故障继电器常闭接点输出,当装置发生故障或电源消失时该接点变常开。
6.功率消耗:≤10w
7.环境温度:-10℃~60℃;环境湿度:≤95%rh
8.重量:1.0kg

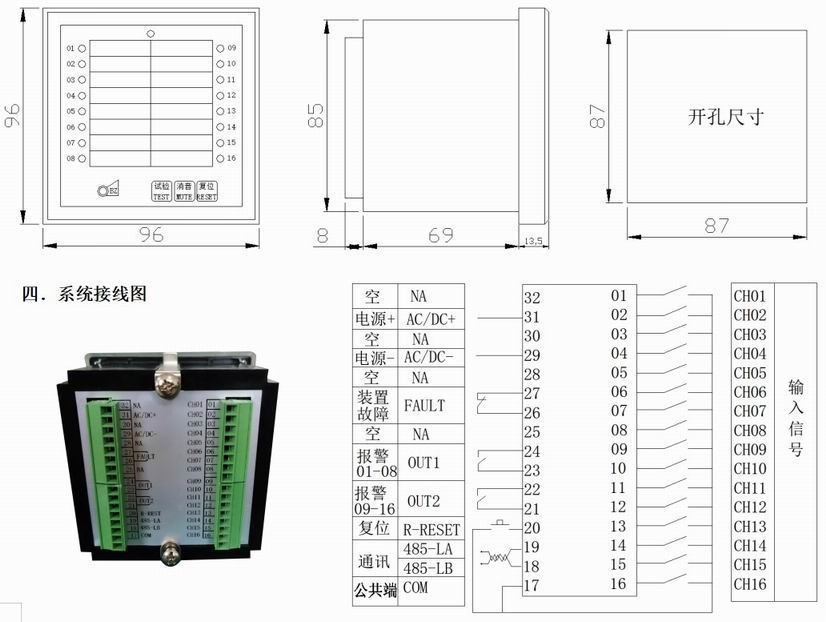

三.外形及接线
外形尺寸:96×96×80
开孔尺寸:87×87





cakj-xxs-9616故障集中报警装置(87x87).pdf
